Camera 画面反色、整体偏紫怎么查？——从 Bayer Pattern 理解到配置定位

导读

Camera 出图后颜色关系明显不对，例如红蓝反色、画面整体偏紫，甚至彩色区域伴有条纹噪声，这时不要急着修改 AWB、CCM 或颜色增益，应该先确认：

Sensor 实际输出的 Bayer Pattern，是否与驱动声明和 ISP 解码配置一致？

本文从画面现象开始，解释 Bayer Pattern 的基本原理，再逐步梳理 Sensor、驱动、Mirror/Flip 和 ISP 之间的配置关系。最后还会讨论：如果不是 Bayer Pattern，画面偏紫还可能来自哪些环节。

当前资料没有提供具体芯片、Sensor、开发板、SDK、寄存器和实测日志，因此本文以通用方法为主。具体配置项、命令和代码位置应以实际平台资料为准。

一、问题：哪些现象需要优先检查 Bayer Pattern？

1.1 正常与异常画面对比

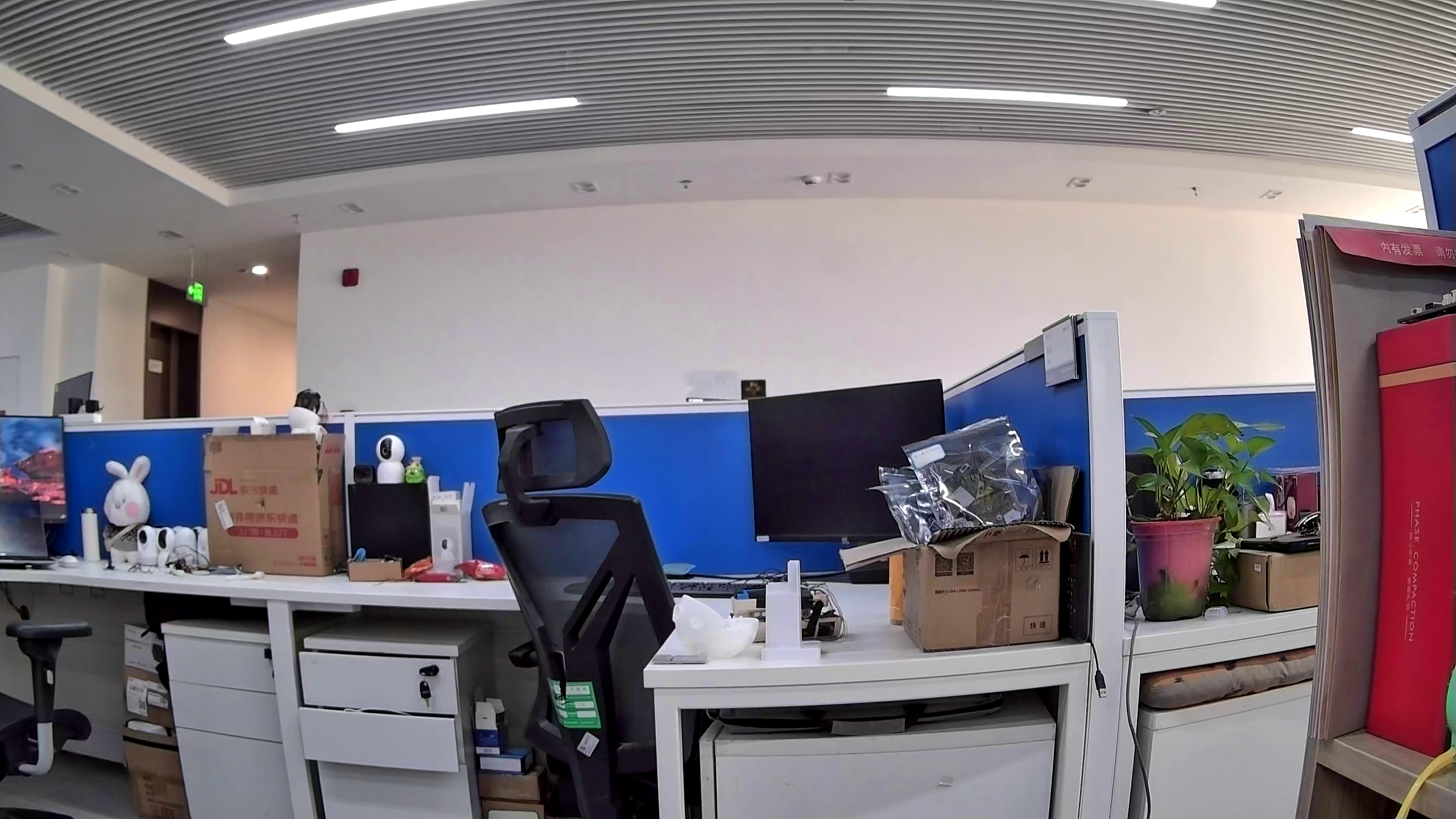

正常画面

正常画面示例

正常情况下，红、绿、蓝之间的关系符合实际场景，白色和中性色区域也能得到合理还原。

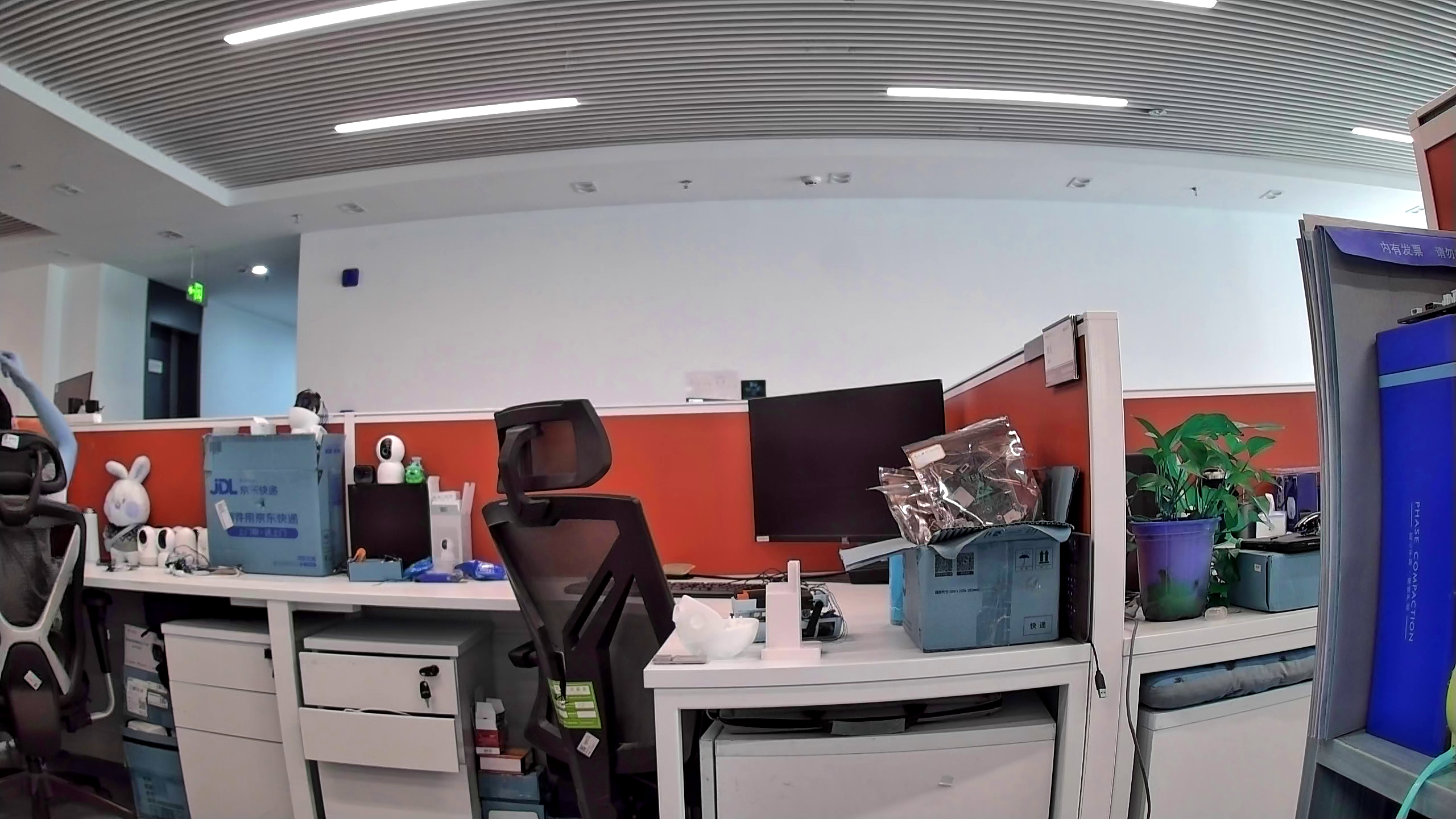

异常现象一：红蓝反色

Bayer Pattern 反色示例

这类画面常见表现是：

• 红色和蓝色关系明显不对；

• 暖色物体变成冷色，或者冷色物体变成暖色；

• 部分白色或低饱和区域看起来可能仍接近正常；

• 调节简单的颜色增益难以恢复所有颜色关系。

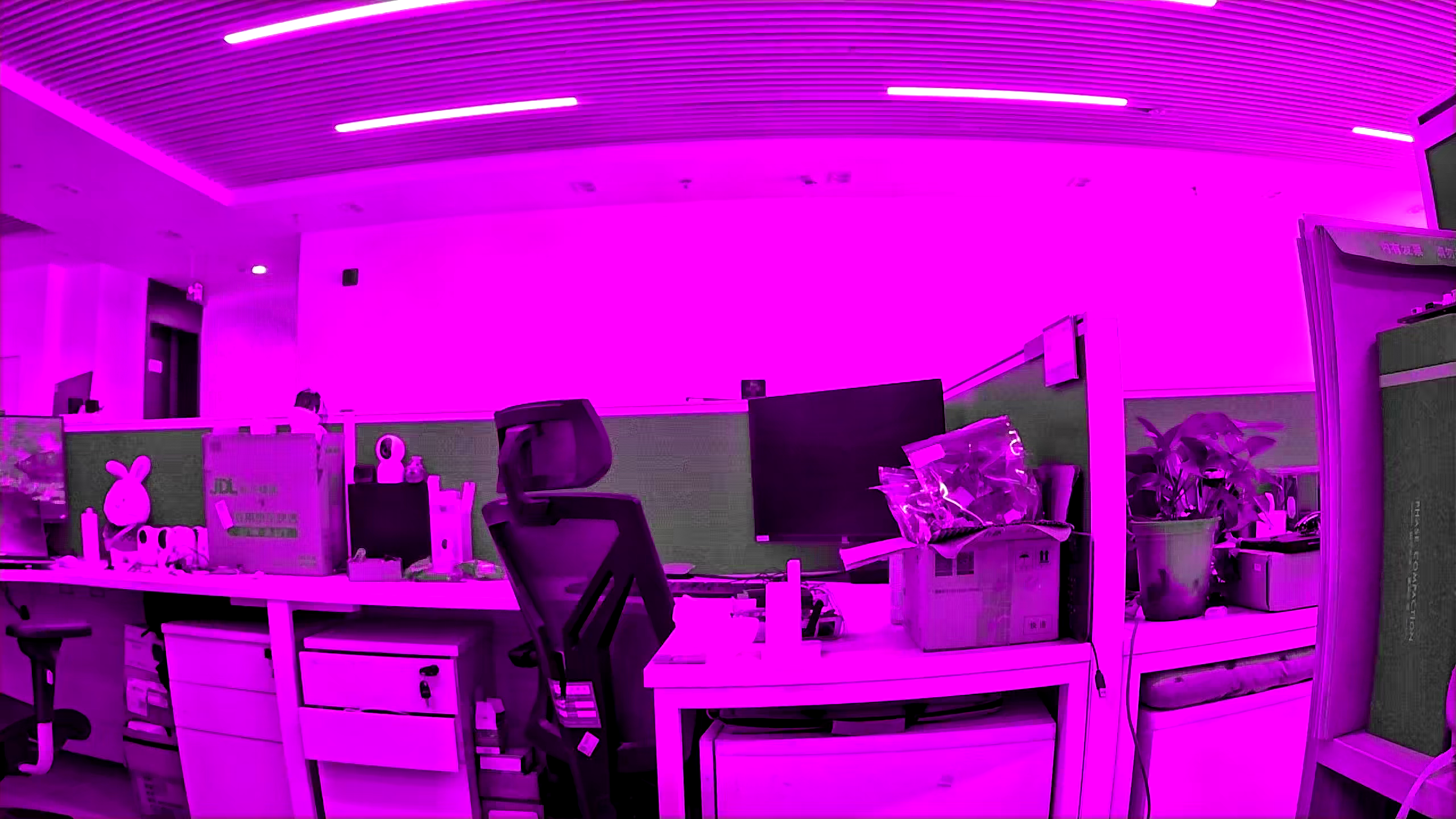

异常现象二：整体偏紫并伴随纹理异常

Bayer Pattern 异常偏紫示例

除了整体偏紫，还可能观察到：

• 彩色区域出现细密条纹或网格感；

• 物体边缘出现异常彩边；

• 细节区域出现彩色伪影；

• 颜色错误从设备出图开始就持续存在。

这些现象不能单独证明 Bayer Pattern 一定配置错误，但如果颜色关系是系统性错乱，而不是轻微色温偏差，就应该优先核对 RAW 像素排列和 ISP 解码方式。

1.2 先做三个判断

判断一：是“颜色偏一点”，还是“颜色关系错了”？

• 如果整个画面只是轻微偏暖或偏冷，AWB、CCM、光源和滤片都可能是原因；

• 如果红蓝明显对调、颜色完全不符合物体本身，应优先检查 Bayer Pattern；

• 如果偏紫同时伴随条纹、网格或彩边，也要检查 RAW 排列和去马赛克过程。

判断二：问题是否从第一帧就存在？

如果设备一开始出图就持续反色，而日夜切换、光源变化或 AWB 收敛都不能改变这种颜色关系，通常更像基础数据格式或 Bayer 配置问题。

如果问题只在日夜切换后出现，则还需要检查 IRCUT、日夜 ISP Profile 和切换时序。

判断三：Mirror/Flip 前后是否发生变化？

部分 Sensor 在开启水平镜像或垂直翻转后，有效 Bayer Pattern 会随读出方向变化。如果画面只在某种 Mirror/Flip 组合下反色或偏紫，应重点检查翻转后的 Bayer 配置是否同步更新。

二、分析：从 Bayer 阵列理解颜色为什么会错

2.1 Sensor 的一个像素通常只采集一种颜色

常见彩色 Sensor 的感光面上覆盖着彩色滤光阵列（Color Filter Array，CFA）。在 Bayer CFA 中，每个感光像素通常主要对应红、绿、蓝中的一种颜色分量。

一个最小的 2×2 单元包含：

• 1 个红色像素 R；

• 2 个绿色像素 G；

• 1 个蓝色像素 B。

绿色像素数量较多，与人眼对亮度细节更敏感的特性有关。Sensor 输出的 RAW 数据并不是每个位置都已经具备完整 RGB，而是类似下面的马赛克排列：

text

R G R G R G ...

G B G B G B ...

R G R G R G ...

G B G B G B ...

ISP 需要知道每个像素位置究竟是 R、G 还是 B，然后通过去马赛克（Demosaic）计算出每个输出像素完整的 RGB 信息。

2.2 四种常见 Bayer Pattern

根据左上角 2×2 单元的排列，常见 Bayer Pattern 有四种：

RGGB

text

R G

G B

BGGR

text

B G

G R

GRBG

text

G R

B G

GBRG

text

G B

R G

汇总如下：

这些名称描述的是像素颜色位置，不是“画面偏什么颜色”的风格选项。

2.3 ISP 为什么必须知道正确排列？

假设 Sensor 实际输出的是 RGGB：

text

R G

G B

如果 ISP 却按 BGGR 解码：

text

B G

G R

那么原本属于红色的位置会被当作蓝色，原本属于蓝色的位置会被当作红色。后续去马赛克、白平衡和颜色校正都建立在错误的颜色身份上，于是可能产生：

• 红蓝反色；

• 整体偏紫或偏青；

• 颜色边缘出现伪色；

• 高频细节产生彩色条纹；

• AWB 怎么调也难以恢复真实颜色。

问题的本质不是“红色增益太高”，而是 ISP 一开始就把像素的颜色身份认错了。

2.4 为什么白色区域有时看起来还算正常？

白色或灰色区域中的 R、G、B 分量相对接近。红蓝位置互换后，中性色区域的视觉变化有时不如高饱和红色、蓝色物体明显。此外，AWB 和后续颜色处理还可能对中性色进行一定补偿。

因此，不能因为白纸看起来接近白色，就排除 Bayer Pattern 错误。更可靠的测试目标应该同时包含：

• 高饱和红色；

• 高饱和绿色；

• 高饱和蓝色；

• 白色、灰色和黑色；

• 细密纹理和清晰边缘。

2.5 为什么会出现条纹、网格和彩边？

Demosaic 会利用相邻像素推算缺失的颜色分量。如果 ISP 对像素颜色位置的理解错误，插值就会使用错误的邻域关系。

在纯色边缘、细纹理和高频区域，这种错误容易表现为：

• 周期性彩色条纹；

• 网格状伪影；

• 红蓝彩边；

• 细节区域颜色闪烁；

• 去马赛克后的结构异常。

因此，“偏紫 + 条纹噪声”通常比单纯轻微偏色更值得怀疑 Bayer Pattern 或 RAW 数据格式。

三、Bayer Pattern 为什么会不匹配？

3.1 Sensor 实际输出与 ISP 配置不一致

这是最直接的情况：Sensor 当前模式实际输出一种排列，而 ISP 按另一种排列解码。

需要分别确认：

text

Sensor 当前实际输出 Pattern

驱动向平台声明的 Pattern

ISP 当前采用的 Pattern

三者必须一致。不能只看 Sensor 数据手册中的默认值，还要考虑当前模式、窗口裁剪和读出方向是否改变了有效排列。

3.2 驱动中的 mbus_code 或格式声明错误

在使用 Media Bus 格式描述 Sensor 输出的平台上，驱动中的 mbus_code 往往同时包含位宽和 Bayer 排列信息。

例如，同样是 RAW10，不同 Bayer Pattern 通常对应不同的格式定义。如果驱动声明与 Sensor 实际输出不一致，下游模块就可能按照错误方式处理 RAW 数据。

排查时不能只确认“RAW10/RAW12 是否一致”，还要确认：

• 位宽；

• Bayer 排列；

• 数据打包方式；

• 当前 Sensor 模式；

• ISP 接收到的实际格式。

本文不提供具体宏名或枚举值，因为不同内核、SDK 和平台的定义可能不同，应以当前工程头文件和驱动接口为准。

3.3 Mirror/Flip 改变了有效 Bayer Pattern

水平镜像和垂直翻转会改变像素的读出方向。对于某些 Sensor，有效 Bayer Pattern 会随之变化。

以一个 RGGB 的 2×2 单元为例：

text

原始 RGGB

R G

G B

如果只从排列关系理解，进行不同方向翻转后，左上角 2×2 的有效顺序可能转化为其他 Pattern。实际对应关系还要结合 Sensor 的读出起点、裁剪和驱动实现确认，不能脱离具体设备直接写死。

工程中常见的问题是：

text

Sensor 端已经执行 Mirror/Flip

        ↓

RAW 有效排列随之变化

        ↓

ISP 仍使用翻转前的 Bayer 配置

        ↓

画面反色、偏紫或出现彩色纹理

所以每次修改 Mirror/Flip，都应该同步验证：

• Sensor 寄存器是否生效；

• 输出尺寸和裁剪起点是否变化；

• 驱动声明是否更新；

• ISP Bayer 配置是否更新；

• 四种翻转组合是否都测试过。

3.4 裁剪起点或像素偏移改变

Bayer Pattern 是周期性的 2×2 排列。如果 RAW 图像的有效起点在水平方向或垂直方向偏移一个像素，左上角的颜色身份就可能改变。

因此，在修改以下内容后也要重新确认 Bayer 排列：

• Sensor ROI；

• 数字裁剪起点；

• ISP 输入裁剪；

• 黑边去除；

• 拼接或图像搬运偏移；

• 有效图像起始坐标。

并不是所有裁剪都会改变 Pattern。关键在于裁剪起点相对原始阵列是否发生奇数像素偏移。

3.5 RAW 数据位宽、打包或字节顺序错误

有些异常虽然看起来像 Bayer Pattern 错误，实际根因可能是：

• RAW10/RAW12 位宽配置不一致；

• MIPI RAW 打包解释错误；

• 字节顺序错误；

• 行长度或 stride 错误；

• 数据对齐错误；

• 丢字节或行起点错位。

这类问题往往不只影响颜色，还可能伴随亮度异常、周期纹理、撕裂或图像结构错误。不能只在四种 Bayer Pattern 之间轮流尝试，然后选择“看起来最好”的一种。

四、解决：如何一步一步确认配置？

4.1 第一步：固定测试条件

准备一个同时包含红、绿、蓝、白、灰和黑的稳定场景，并尽量固定：

• 光源；

• 曝光和增益；

• AWB 状态；

• Sensor 模式；

• 分辨率和帧率；

• Mirror/Flip；

• ISP 参数版本。

每次只改变一个变量，避免同时修改 Bayer Pattern、AWB、CCM 和 Mirror/Flip。

4.2 第二步：确认 Sensor 当前模式的实际输出

查看并交叉验证：

1. Sensor 数据手册；

2. 当前模式寄存器表；

3. Sensor 驱动；

4. Mirror/Flip 配置；

5. 裁剪起点和输出窗口；

6. 平台抓取的 RAW 数据。

不能只依据 Sensor 型号推断，因为不同模式、不同窗口或翻转组合可能采用不同的有效排列。

4.3 第三步：核对驱动格式声明

检查 Sensor 驱动向下游声明的：

• RAW 位宽；

• Bayer Pattern；

• mbus_code 或平台等价字段；

• 当前模式索引；

• Mirror/Flip 后的格式更新逻辑。

建议在日志中同时打印“模式、分辨率、Mirror/Flip、驱动声明 Pattern”，避免只打印一个没有上下文的格式值。

4.4 第四步：核对 ISP 当前解码配置

确认 ISP 实际生效的配置，而不只是配置文件里写了什么：

• ISP 输入格式；

• Bayer Pattern；

• RAW 位宽；

• 当前日夜或场景 Profile；

• 参数加载时间；

• 是否有其他模块重新覆盖。

如果平台支持运行时查询，应把查询结果与 Sensor 驱动声明进行对照。

4.5 第五步：分别验证 Mirror/Flip 组合

建议至少覆盖：

不要假设某个平台一定能自动同步 Pattern。应分别确认 Sensor、驱动和 ISP 的行为。

4.6 第六步：抓 RAW 建立证据

如果条件允许，保存当前 Sensor 模式下的 RAW 数据，并记录：

• 分辨率；

• 位宽；

• 打包格式；

• Bayer Pattern；

• Mirror/Flip；

• 曝光和增益；

• 裁剪起点；

• 对应的 ISP 输出画面。

用 RAW 工具分别按候选 Pattern 解码可以辅助判断，但不能只凭“哪一种看起来更顺眼”下结论，还应结合高饱和色块、像素位置、驱动配置和 Sensor 文档。

4.7 第七步：修复后回归验证

修正配置后，至少确认：

• 红、绿、蓝颜色关系正确；

• 白、灰、黑保持中性；

• 彩色条纹和边缘伪色消失；

• 各个 Sensor 模式均正常；

• Mirror/Flip 四种组合符合预期；

• 切换分辨率、帧率或 Profile 后不会复发；

• 重启后配置仍然生效。

修复 Bayer Pattern 后，如果画面仍有轻微色温或饱和度偏差，再进入 AWB、CCM 和其他 IQ 参数调试。

五、进一步判断：偏紫、偏色还可能是什么原因？

5.1 先从成像链路分层

text

场景光线和镜头

  ↓

IRCUT / 光学滤片

  ↓

Sensor 和 RAW 数据

  ↓

Bayer 解码与 Demosaic

  ↓

AWB、CCM 和其他 ISP 模块

  ↓

YUV/RGB、编码和显示

偏色可能在每一层产生。Bayer Pattern 错误只是其中一种，而且往往表现为颜色关系的系统性错误。

5.2 常见原因对比

这些表现是排查线索，不是绝对判据。两个问题也可能同时存在，例如 Bayer Pattern 配错的同时，AWB 还在错误输入上继续补偿。

5.3 Bayer Pattern 和 IRCUT 怎么区分？

可以先看两个特征：

是否与滤片位置和自然光相关？

• 强制切换红片、白片后颜色明显变化，自然光下问题加重：更应关注 IRCUT；

• 改变 IRCUT 后红蓝关系仍然固定反转：更应关注 Bayer Pattern。

是否从启动开始持续存在？

• 从第一帧开始就反色，所有光源下关系类似：更像 Bayer/RAW 配置问题；

• 日夜切换后才出现，重新切换滤片后恢复：更像 IRCUT 或切换时序问题。

5.4 Bayer Pattern 和 AWB/CCM 怎么区分？

• 红蓝关系系统性对调：先查 Bayer Pattern；

• 整体轻微偏暖、偏冷，并随光源变化：先观察 AWB；

• 色调固定异常，但像素结构和颜色身份基本正确：检查 CCM/Profile；

• 偏紫同时伴随周期性彩色纹理：优先检查 Bayer/RAW 数据，再检查 IQ。

必要时固定 AE/AWB，对比不同 Pattern 下的 RAW 解码结果。不要通过大幅修改 AWB 增益去“纠正”错误的像素颜色身份。

5.5 RAW、ISP 输出和最终画面分层对比

text

RAW 数据结构已异常

    → 查 Sensor、MIPI、位宽、打包、stride 和数据搬运

RAW 数据正确，但按当前 Pattern 解码后反色

    → 查 Bayer Pattern、驱动声明和 ISP 输入配置

Demosaic 后颜色关系正确，后续 ISP 输出偏色

    → 查 AWB、CCM、Profile 和颜色处理

ISP 输出正常，最终显示偏色

    → 查色彩空间、编码、显示和后处理

定位目标不是证明“某个配置看起来不对”，而是确定偏色最早出现在哪个数据节点。

六、让问题更容易复现和定位

6.1 分开记录四种 Pattern 状态

建议不要只记录一个模糊的 bayer=RGGB，而是分别记录：

text

Sensor 文档/模式表定义的 Pattern

当前寄存器和窗口下的实际 Pattern

驱动向下游声明的 Pattern

ISP 当前生效的 Pattern

如果开启 Mirror/Flip，还应记录翻转后的有效 Pattern。

6.2 推荐日志字段

text

Sensor 型号和模式

输出分辨率和帧率

RAW 位宽和打包格式

窗口起点和裁剪范围

Mirror 状态

Flip 状态

驱动声明的 mbus_code/格式

ISP 当前输入格式

ISP 当前 Bayer Pattern

ISP Profile 和版本

示例：

text

[SENSOR] mode=

[SENSOR] mirror=

[SENSOR] output_pattern=

[DRIVER] media_bus_format=

[ISP] input_pattern=

占位符需要替换成项目实际值，不能直接作为代码或配置使用。

6.3 使用控制变量实验

每次实验记录输入条件、唯一变量、RAW、输出画面、日志和结论，避免同时修改多项配置后无法判断真正生效的是哪一项。

6.4 建立配置同步关系

涉及以下操作时，都应重新确认 Bayer Pattern：

• 切换 Sensor 模式；

• 修改分辨率；

• 调整裁剪窗口；

• 开启或关闭 Mirror/Flip；

• 替换 Sensor；

• 修改驱动格式声明；

• 切换 ISP 输入通道；

• 更新 SDK 或 ISP 参数版本。

最好让模式表、驱动格式和 ISP 配置使用统一来源，减少同一信息在多个模块中分别硬编码造成的不一致。

七、常见误区

误区 1：看到偏紫就修改 AWB 或 CCM

如果 ISP 把像素颜色身份认错，后续颜色参数无法从根本上恢复真实颜色关系。

误区 2：轮流尝试四种 Pattern，选一个看起来最好的

这种方法可以辅助定位，但不能替代 Sensor 文档、驱动配置和 RAW 数据验证，尤其不能掩盖位宽、打包或行偏移问题。

误区 3：Sensor 数据手册写 RGGB，所有模式就一定都是 RGGB

Mirror/Flip、裁剪起点和读出窗口可能改变有效 Pattern，必须确认当前模式的实际输出。

误区 4：只改 ISP，不改驱动声明

如果驱动向下游声明的格式仍然错误，模式切换、重启或其他模块重新配置后问题可能复发。

误区 5：白色区域正常就排除 Bayer 错误

中性色区域对红蓝互换可能不够敏感，应使用高饱和红、绿、蓝目标综合判断。

误区 6：把所有条纹都归因于 Bayer Pattern

位宽、MIPI 打包、stride、丢字节和行起点错误也可能产生周期性纹理，需要结合 RAW 数据结构判断。

八、故障定位记录表

九、结论

当 Camera 画面出现红蓝反色、整体偏紫，特别是还伴随彩色条纹、网格或边缘伪色时，应优先确认 Sensor 实际输出的 Bayer Pattern 是否与驱动声明和 ISP 解码配置一致。

常见根因包括：

1. Sensor 输出 Pattern 与 ISP 配置不一致；

2. RAW 数据顺序或格式声明错误；

3. Sensor 驱动中的 mbus_code 或等价字段配置错误；

4. Mirror/Flip 后有效 Bayer Pattern 变化，但 ISP 没有同步；

5. 裁剪起点发生奇数像素偏移；

6. RAW 位宽、打包、stride 或数据对齐问题被误认为 Bayer 错误。

推荐的排查顺序是：

text

1. 观察是轻微偏色，还是颜色关系系统性错误

2. 确认 Sensor 当前模式、Mirror/Flip 和裁剪窗口

3. 确认 Sensor 实际 Bayer Pattern

4. 核对驱动格式声明和 mbus_code

5. 核对 ISP 当前生效的 Pattern 和 RAW 位宽

6. 抓 RAW，检查打包、行长度、起点和数据结构

7. 分别验证四种 Mirror/Flip 组合

8. 修复后回归所有 Sensor 模式

9. Bayer/RAW 正确后，再调 AWB、CCM 和其他 IQ 参数

一句话总结： Bayer Pattern 错误不是普通的颜色风格偏差，而是 ISP 对 RAW 像素颜色身份的理解发生了错误；先把 Sensor、驱动和 ISP 的排列关系对齐，再谈后续 IQ 调优。
