1 简介

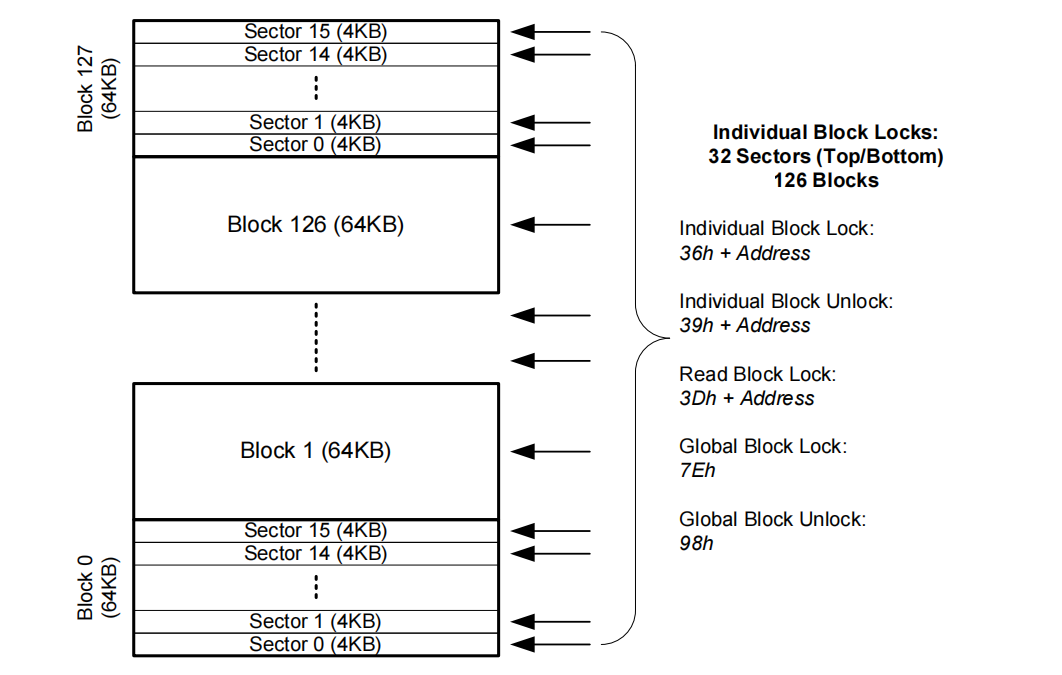

任意块写保护（Individual Block Locks）简称IBL，可以实现flash 64KiB对齐单块写保护，其中首尾两个块可以做到4KiB对齐，使用起来更加灵活。

Flash 使用 IBL 保护方案，需要SR3 WPS=1 ，Flash 上电或复位时，整片 Flash 默认全片写保护；系统启动时需要解锁允许读写的分区，未解锁区域继续保持保护。被保护区域执行 Page Program， Erase时，flash会自动忽略这些指令。

2 使用前提

内核启用了 Ingenic SFC v2 NOR 驱动。
Flash 型号的 JEDEC ID 已加入驱动参数表。
Flash 支持以下命令：

   0x36  Individual Block Lock
   0x39  Individual Block Unlock
   0x3d  Read Block Lock Status
   0x7e  Global Block Lock
   0x98  Global Block Unlock

Flash 的 WPS 位已按芯片手册要求打开。
Flash 的 WP# 硬件保护脚没有被拉低。
当前没有其它程序同时执行升级、写入或擦除

3 工具语法

./sfc_ioctl [-D device]  [arguments]

地址、长度和寄存器值均使用十六进制，可以带或不带 `0x` 前缀。

3.1 读取状态寄存器

./sfc_ioctl -D /dev/ingenic_sfc0 read sr

示例输出：

sr1 = 0x00, sr2 = 0x00, sr3 = 0x00

3.2 配置 WPS

驱动默认SR3 bit2 作为 WPS 位，有些厂商配置特殊，需要根据厂商手册确认。应先读取原值，再只置位 bit2，

例如原值为：sr3 = 0x00，直接写0x04，置位WPS就开启IBL了。

./sfc_ioctl -D /dev/ingenic_sfc0 write sr3 0x04

3.3 锁定指定区域

例如锁定从 0x100000开始的 64 KiB：

./sfc_ioctl -D /dev/ingenic_sfc0 lock 0x100000 0x10000

保护范围为：[0x100000, 0x110000)

3.4 查询保护状态

./sfc_ioctl -D /dev/ingenic_sfc0 read lock_status 0x100000

通常返回值含义为：

1：已保护
0：未保护

3.5 解除指定区域保护

./sfc_ioctl -D /dev/ingenic_sfc0 unlock 0x100000 0x10000

解除后再次查询：

./sfc_ioctl -D /dev/ingenic_sfc0 read lock_status 0x100000

3.6 整片锁定或解锁

当len等于 Flash 总容量时，驱动会使用 Global Lock/Unlock。以 16 MiB Flash 为例：

# 整片锁定
./sfc_ioctl -D /dev/ingenic_sfc0 lock 0x0 0x1000000

# 整片解锁
./sfc_ioctl -D /dev/ingenic_sfc0 unlock 0x0 0x1000000

4 注意事项

SR2 WPS bit是Volatile/Non-Volatile Writable，掉电不丢失，当flash上电时WPS=1，就会默认开启全片写保护，需要在读写flash之前就把对应的区域解保护了，针对直接挂载可读写的文件系统分区时，驱动中有预留ingenic_sfc_nor_lock函数，可以在sfc驱动probe完成时调用解除相应区域的写保护，多个分区地址不连续的时候，可以调用多次
地址和长度限 64 KiB 对齐，同时要保证addr + len <= Flash 总容量，不要传入 `len=0`、超出 Flash 容量的范围，或可能导致地址加法溢出的超大数值。

# 正确示例
addr = 0x000000, len = 0x10000
addr = 0x200000, len = 0x20000

# 错误示例
addr = 0x1234,   len = 0x10000
addr = 0x100000, len = 0x3000

5 常见问题

5.1 lock 返回失败

重点检查：

地址是否 64 KiB 对齐；
长度是否 64 KiB 对齐；
地址范围是否超过 Flash 容量；
Flash 是否支持 Individual Block Lock；
JEDEC ID 是否已加入驱动参数表；
WPS 是否已经打开；
WP# 是否处于硬件保护状态。

5.2 命令成功，但仍然可以写入

不要只看 ioctl 返回值，应同时执行：

./sfc_ioctl -D /dev/ingenic_sfc0 read lock_status

并实际执行一次写入或擦除测试。如果状态没有变化，通常是 WPS、Flash 命令集或状态寄存器定义不匹配。

5.3 写状态寄存器失败

可能原因包括：

WP# 引脚被拉低；
flash状态寄存器写保护了；
Flash 仍处于 Busy 状态；
芯片的状态寄存器写法与当前驱动不一致。

T系列 Nor Flash任意块写保护（Individual Block Locks）使用方法
