Camera 画面偏红、偏紫怎么查？——从 IRCUT 未切换到多原因定位

导读：先回答三个问题

Camera 画面偏红、偏紫，很多人第一反应是调 ISP 的 R/G/B 增益、AWB 或 CCM。但在带红外夜视功能的 Camera 模组中，IRCUT 是否真正切换到正确位置，往往应该是最先确认的事项。

本文按照下面的思路展开：

text

问题：画面到底出现了什么现象？

  ↓

分析：光学、硬件、Sensor 和 ISP 哪一层可能导致偏色？

  ↓

解决：如何设计最小成本的验证实验并修复？

  ↓

进一步判断：如果不是 IRCUT，还可能是哪一种问题？如何区分？

核心原则： 先确认进入 Sensor 的光学条件和 RAW 数据是否正确，再调整 ISP。不要用 ISP 参数去掩盖 IRCUT 机构、滤片装配或控制时序问题。

本文使用的原始资料没有提供具体芯片、Sensor、IRCUT、开发板、GPIO 和 SDK 信息。因此，文中的 GPIO、电压、动作时间和寄存器配置均不写死，具体平台需要以硬件资料和实测结果为准。

一、问题：画面偏红、偏紫时，先观察什么？

1.1 典型现象

需要重点关注以下表现：

• 白天画面整体偏红、偏紫或偏红紫；

• 对着窗户、室外或自然光时，偏色明显加重；

• 白色、灰色和黑色物体的颜色还原异常；

• 日夜状态已经切换，但画面颜色没有随之恢复；

• 同一套 ISP 参数在室内看起来正常，换到自然光下又异常；

• 手动推动或强制控制 IRCUT 后，画面颜色发生明显变化。

这些现象可以帮助我们建立方向，但仅凭一张图片不能直接证明根因。偏红、偏紫可能来自 IRCUT，也可能来自 Bayer Pattern、Sensor 数据链路、ISP 参数、镜头或显示后处理。

1.2 原始资料中的现象对比

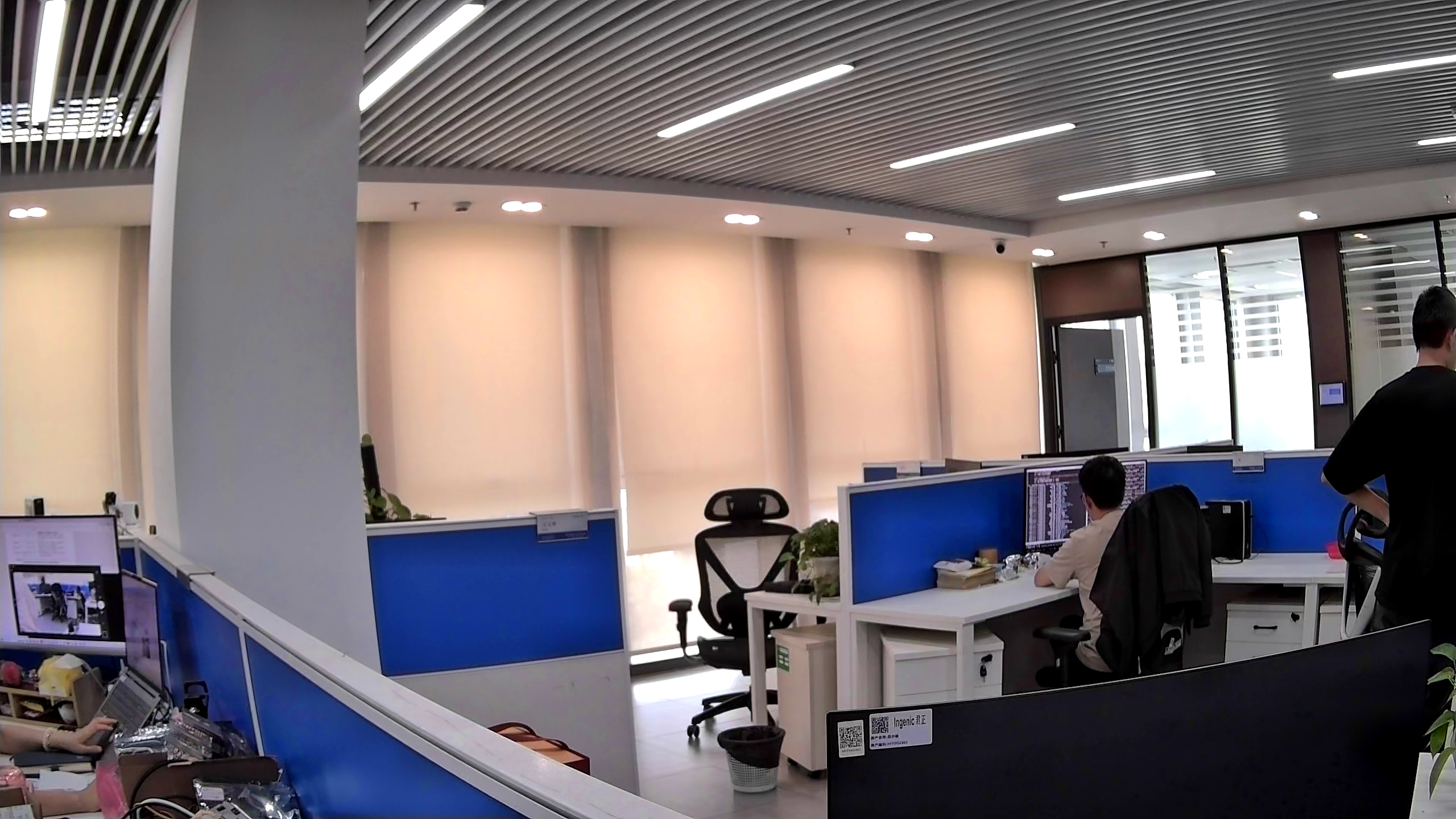

IRCUT 红片状态示例

IRCUT 红片正常图

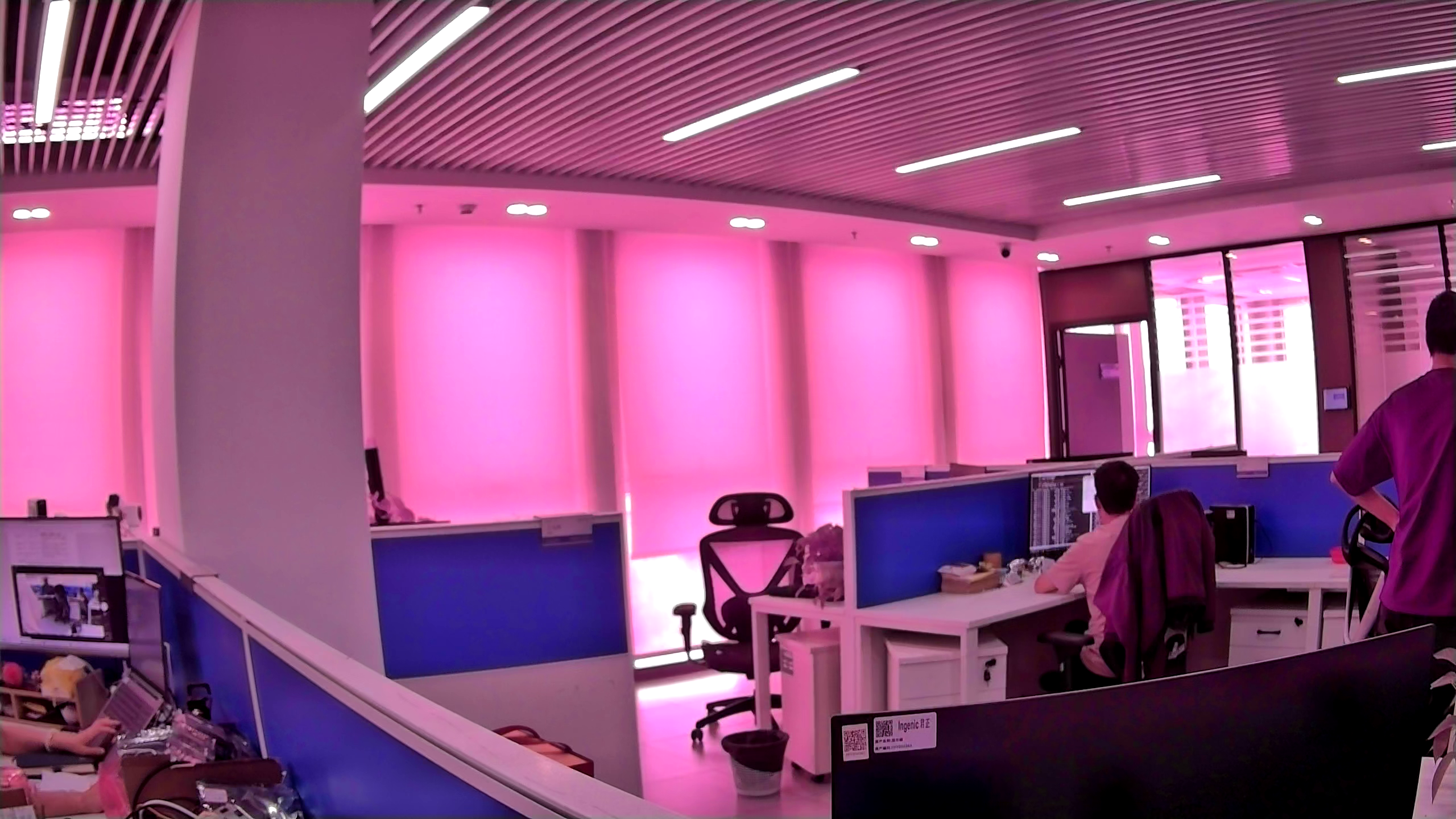

IRCUT 白片状态下的偏紫示例

IRCUT 白片偏紫图

原始技术资料的结论是：IRCUT 没有切到红片、切换位置不准、机构卡住/偏移/松动，或者红片/白片装配异常，都可能导致画面偏紫或偏红紫。

1.3 先做三个快速判断

判断一：问题是否只在白天或自然光下明显？

如果室内普通光源下不明显，而窗边、室外或自然光下加重，应优先关注滤片状态和光学路径。

判断二：强制切换 IRCUT 后，画面是否变化？

在光源、曝光和 ISP 参数尽量不变时，分别采集红片和白片状态的画面：

• 红片正常、白片偏紫：优先检查白天是否误停在白片位置；

• 软件状态变化但画面不变化：检查机构是否实际动作、控制极性和驱动链路；

• 两个状态都没有明显变化：先确认 IRCUT 是否被真正驱动，也要考虑测试光源差异不足；

• 两个状态都异常：不要继续只盯着 IRCUT，应扩大排查范围。

判断三：问题是“切换后出现”，还是“从启动就存在”？

• 日夜切换后出现： 优先查 IRCUT、切换时序、ISP Profile 同步；

• 从启动开始一直异常： 同时检查 Bayer Pattern、Sensor 数据格式、镜头/滤片装配和基础 ISP 配置；

• 只在最终显示画面异常： 还要检查 YUV/RGB、色彩空间、编码和显示链路。

二、分析：从基础光学理解 IRCUT 为什么影响颜色

2.1 光从哪里到哪里？

可以把 Camera 成像链路简化为：

场景光线

  ↓

镜头

  ↓

IRCUT / 其他光学滤片

  ↓

Sensor 感光面

  ↓

RAW Bayer 数据

  ↓

ISP：AE、AWB、去噪、CCM、Gamma 等

  ↓

YUV/RGB、编码或显示

偏色可能在这条链路的任何一层产生。因此，排查时不能只看最终画面，还要尽可能判断偏色最早在哪一层出现。

2.2 可见光和近红外光

人眼主要感知可见光，而 Camera Sensor 通常还会对一定范围的近红外光产生响应。自然光和一些人工光源中都可能包含近红外成分，只是比例不同。

如果白天没有正确过滤近红外光，Sensor 接收到的光谱就与正常白天状态不同。由于 Sensor 的 R、G、B 感光响应并不完全相同，光谱变化会改变三个颜色通道的相对比例，最终可能表现为：

• 红色增强；

• 紫色或品红倾向；

• 白色物体无法还原为中性白；

• AWB 在不同光源下表现不稳定。

可以用下面的关系理解：

滤片状态改变

  ↓

进入 Sensor 的光谱改变

  ↓

R/G/B 通道响应比例改变

  ↓

RAW 或 ISP 统计值发生变化

  ↓

最终画面出现偏色

这里讲的是通用原理，不等于对所有设备的颜色方向作绝对保证。最终偏红还是偏紫，还与 Sensor 光谱响应、镜头、滤片特性、AWB 和 ISP 配置有关。

2.3 IRCUT、红片和白片是什么？

带红外夜视功能的 Camera 通常在白天和夜间使用两种不同的光学状态：

本文沿用原始资料中的“红片”“白片”叫法。但不同厂家可能使用不同的外观、命名和控制逻辑，不能仅凭颜色名称推断功能，也不能直接推断 GPIO 高低电平。

工程上真正需要确认的是：

当前实际进入 Sensor 的光学状态是什么？

软件目标状态和机械实际位置是否一致？

当前 ISP Profile 是否与该光学状态匹配？

2.4 为什么不能先调 ISP？

AWB、CCM 和颜色增益是在某种光学条件下工作的。如果 IRCUT 没切到位，进入 Sensor 的光谱已经改变，ISP 看到的是一个与预期不同的输入。

此时强行调参数可能出现：

• 一个固定场景下暂时正常；

• 换光源后再次偏色；

• 日夜切换后颜色跳变；

• AWB 增益达到异常范围；

• 同一套参数在不同模组上表现不一致。

所以正确顺序应该是：

先确认光学状态

  ↓

再确认 RAW、Sensor 和数据格式

  ↓

再确认 ISP Profile、AWB 和 CCM

  ↓

最后做参数微调

三、解决：如何一步一步定位 IRCUT 问题？

3.1 第一步：固定测试条件

为了避免 AE/AWB 自动变化干扰判断，尽量固定：

• Camera 模组和镜头；

• 测试目标和光源；

• 曝光、模拟增益和数字增益；

• AWB 状态；

• 日夜模式；

• ISP Profile；

• 录像或抓帧方式。

建议至少准备：

1. 室内均匀光源；

2. 窗边或室外自然光；

3. 白色纸张；

4. 灰色或黑色目标；

5. 条件允许时，增加红外反射明显的目标。

每次只改变一个主要变量，避免同时切换 IRCUT、ISP Profile、曝光和 AWB，导致实验结果无法解释。

3.2 第二步：记录软件状态和实际状态

建议把以下信息记录下来：

这里最重要的一点是：

软件打印“白天”不等于 IRCUT 已经物理切到红片；软件发送了命令也不等于机构已经到位。

3.3 第三步：强制对比红片和白片

先不要依赖完整的自动日夜流程，而是使用已有调试接口、驱动接口或受控硬件手段，分别让 IRCUT 进入两个状态：

目标状态 A：红片

等待机构稳定

采集画面和日志

目标状态 B：白片

等待机构稳定

采集画面和日志

对比时观察：

• 机构是否动作；

• 是否到达机械终点；

• 画面亮度是否变化；

• 颜色是否变化；

• 目标状态和实际位置是否一致。

不要在没有原理图或规格书的情况下直接断言“GPIO 高电平就是红片”。控制极性应由硬件定义和实测共同确认。

3.4 第四步：检查机械和装配

原始资料列出的常见机械原因包括：

1. IRCUT 没有切到红片；

2. 切换位置不准；

3. 机构卡住、偏移或松动；

4. 红片/白片装配异常。

进一步检查：

• 滤片是否完整移动到限位；

• 电机是否只有声音而没有到位；

• 机构是否回弹；

• 镜头座、支架或螺丝是否挤压机构；

• 红片和白片是否装反或位置异常；

• 连接器和排线是否松动。

如果手动将滤片调整到红片位置后画面恢复，说明应优先沿 IRCUT 机构、装配、驱动和供电方向继续排查，而不是先改 CCM。

3.5 第五步：检查 GPIO、驱动和供电

在硬件允许并具备测量条件时，检查：

• GPIO 是否初始化成功；

• GPIO 方向是否正确；

• 控制极性是否符合原理图；

• 两路控制是否同时处于冲突状态；

• 驱动芯片输入和输出是否符合预期；

• IRCUT 动作期间供电是否稳定；

• 连接器、排线和地线是否可靠；

• 控制命令是否被其他模块覆盖。

当前资料没有提供具体 GPIO、驱动芯片、电压和动作波形，因此这些值必须由项目资料或实测补充。

3.6 第六步：检查日夜切换时序

一个完整的切换过程通常类似：

检测亮度

  ↓

确定目标日夜状态

  ↓

控制 IRCUT

  ↓

等待机构到位并稳定

  ↓

切换 Sensor/ISP 配置

  ↓

丢弃过渡帧

  ↓

等待 AE/AWB 稳定

如果 ISP Profile 在 IRCUT 到位前就切换，可能出现：

• 切换过程画面短暂偏色；

• 切换后持续偏色；

• 机构还在动作但 ISP 已按新状态工作；

• 日夜状态反复跳变；

• GPIO 命令被下一次状态更新覆盖。

建议增加：亮度滞回、连续多帧确认、最小状态保持时间、切换锁、动作超时和异常告警。实际等待时间应以器件规格和实测为准。

3.7 第七步：确认修复结果

修复后不能只看一张“正常截图”，至少要重复验证：

• 室内均匀光源；

• 窗边或室外自然光；

• 白天到夜间切换；

• 夜间到白天切换；

• 多次重复切换；

• 冷启动和热启动；

• 不同亮度临界条件。

建议保存：画面、切换日志、软件状态、实际位置确认、ISP Profile、AE/AWB 统计和版本信息。

四、进一步判断：偏红、偏紫还可能是什么原因？

4.1 先建立候选原因树

最终画面偏红或偏紫，可能来自以下层级：

光学层：IRCUT 状态、滤片装配、镜头和反射

  ↓

机械/电气层：机构卡滞、GPIO、驱动、供电

  ↓

Sensor/数据层：Sensor 配置、RAW 格式、Bayer Pattern

  ↓

ISP 层：AWB、CCM、R/G/B 增益、日夜 Profile

  ↓

输出层：YUV/RGB、色彩空间、编码、显示和后处理

排查的关键不是列出尽可能多的原因，而是设计实验，判断偏色最早出现在哪一层。

4.2 IRCUT 未切换与其他问题的对比

表中的“典型表现”只是定位线索，不是绝对判据，最终仍需实验确认。

4.3 如何区分 Bayer Pattern 错误？

Bayer Pattern 不匹配时，Sensor 实际输出顺序与 ISP 解码配置不一致。例如实际输出和 ISP 配置使用了不同的 RGGB、BGGR、GRBG 或 GBRG 顺序，可能产生：

• 红蓝关系明显错误；

• 整体异常偏紫；

• 颜色区域伴随条纹噪声；

• 从设备开始出图就异常；

• 强制切换 IRCUT 对红蓝关系没有根本影响。

因此：

从启动开始持续反色/偏紫

    → 优先核对 Bayer Pattern 和 RAW 数据格式

日夜切换后才偏色，且改变滤片位置会改变画面

    → 优先检查 IRCUT 和切换时序

这两种问题也可能同时存在，不能只凭一个现象排除另一种可能。

4.4 如何区分 AWB/CCM 问题？

可以尝试在平台支持的情况下固定 AE、增益和 AWB：

• 固定后偏色仍随滤片位置变化：优先关注光学路径和 IRCUT；

• 固定后颜色稳定但整体色调仍固定错误：检查 CCM、颜色增益和 Profile；

• AWB 增益达到极端值且随光源变化：检查输入光谱、AWB 统计区域和算法配置；

• 日夜切换时 Profile 与滤片状态不一致：先修正状态同步，再讨论调参。

不能把“调到某个场景正常”当作根因已经解决。应验证多个光源和多个场景。

4.5 如何用 RAW 和分层输出定位？

如果平台支持，建议同时保存：

• RAW Bayer 数据；

• ISP 输出的 YUV/RGB；

• AWB/AE 统计值；

• 日夜状态和 IRCUT 控制日志；

• 最终显示或编码后的画面。

可以按下面的逻辑判断：

RAW 已经偏色

    → 优先查 IRCUT、镜头、滤片、Sensor 和模拟链路

RAW 颜色关系正常，ISP 输出异常

    → 优先查 Bayer 解码、AWB、CCM、Profile 和 ISP 配置

ISP 输出正常，最终显示异常

    → 优先查色彩空间、编码、显示和后处理链路

这里的“RAW 正常”需要有合适的参考物和对比条件，不能仅凭肉眼查看一张未经处理的 RAW 图像下结论。

4.6 用“只改变一个变量”的实验建立证据链

进一步定位最重要的不是一次性检查所有项目，而是控制变量：

每次实验都记录：输入条件、唯一变量、输出画面、日志和结论。这样才能从“猜原因”变成“用证据排原因”。

五、让问题更容易复现和定位

5.1 建立三层 IRCUT 状态

不要只维护一个 day/night 变量，建议分别记录：

目标状态：系统希望 IRCUT 处于什么位置

控制状态：当前输出了什么 GPIO 或驱动命令

实际状态：机构实际到达了什么位置，或当前是否未知

例如：

目标状态：DAY_FILTER

控制命令：已发送

机构反馈：无

实际状态：未知

这比直接打印“切换到白天成功”更准确。

5.2 建议增加的日志

环境亮度和日夜判定结果

目标 IRCUT 状态

控制输出

命令发送时间

机构稳定时间

动作耗时

实际或推断位置

当前 ISP Profile

Sensor 模式

AE/AWB 状态

切换超时次数

重复切换次数

示例：

[IRCUT] target=DAY_FILTER

[IRCUT] control_output=

[IRCUT] command_sent

[IRCUT] settle_done

[ISP] profile=DAY

[AWB] state=

只是占位符，不能直接作为实际 GPIO 或状态值使用。

5.3 日夜状态机要防抖和防重入

临界光照下，亮度可能在阈值附近波动，导致：

白天 → 夜间 → 白天 → 夜间

建议至少加入：

• 白天/夜间不同阈值的滞回；

• 连续多帧确认；

• 最小状态保持时间；

• 切换期间禁止重复触发；

• 机构到位等待；

• 动作超时；

• 失败重试或告警。

可以抽象成：

text

DAY_STABLE

    ↓ 连续满足夜间条件

SWITCHING_TO_NIGHT

    ↓ IRCUT 到位并完成稳定等待

NIGHT_STABLE

NIGHT_STABLE

    ↓ 连续满足白天条件

SWITCHING_TO_DAY

    ↓ IRCUT 到位并完成稳定等待

DAY_STABLE

5.4 处理“软件成功、硬件失败”

如果 IRCUT 没有位置反馈，软件通常只能知道命令是否发送，不能直接知道滤片是否到位。因此建议把状态分成：

命令发送成功 ≠ 机构动作成功 ≠ 滤片到位 ≠ 画面已稳定

必要时通过机械观察、电气测量、切换后画面、超时检测和维护测试建立间接确认机制。

六、常见误区

误区 1：所有偏红都调 R 增益

可能暂时改善一个场景，但不能修复滤片状态、机械不到位或光谱变化。

误区 2：所有偏紫都是 IRCUT

Bayer Pattern、Sensor 数据格式、AWB、CCM、镜头反射和显示链路都可能造成偏色。

误区 3：软件状态就是实际状态

软件显示“白天”不代表滤片已切到红片；发送 GPIO 也不代表机构已经到位。

误区 4：听到电机声音就是成功

电机有声音不等于滤片到达机械限位，仍需检查位置和结果。

误区 5：只在室内普通光源下测试

自然光和不同光源的光谱成分不同，建议至少增加窗边和室外场景。

误区 6：只看最终截图，不保存中间数据

没有 RAW、统计值、状态日志和版本信息，就很难判断偏色从哪里开始出现。

七、故障定位记录表

八、结论

对于白天画面偏红、偏紫的问题，IRCUT 未切到红片是一个重要且应优先验证的方向。原因可能是滤片没有动作、切换位置不准、机构卡住/偏移/松动、红片白片装配异常，也可能是 GPIO、驱动、供电和日夜切换时序造成的。

但偏红、偏紫并不只由 IRCUT 引起。Bayer Pattern 配置错误、Sensor 数据格式错误、AWB/CCM/ISP Profile 异常、镜头或滤片光学问题以及显示后处理问题，都可能产生相似现象。

推荐的完整排查顺序是：

text

1. 固定场景，确认现象和触发条件

2. 确认软件目标状态与 IRCUT 实际物理位置

3. 强制切换红片/白片并对比画面

4. 检查机械结构、滤片装配和到位情况

5. 检查 GPIO、驱动、供电和动作时序

6. 确认 IRCUT 与 Sensor/ISP Profile 同步

7. 核对 Bayer Pattern 和 Sensor 数据格式

8. 对比 RAW、ISP 输出和最终显示链路

9. 最后再调整 AWB、CCM 和颜色增益

一句话总结： 先确认光学状态，再确认 RAW 和数据链路，最后才调 ISP；只有通过对比实验和数据分层，才能判断画面偏红、偏紫到底是 IRCUT，还是其他环节的问题。
