T33/T32Pro-如何快速判断问题出在 Sensor、ISP 还是编码端？

T33/T32Pro-如何快速判断问题出在 Sensor、ISP 还是编码端？

Q：摄像头画面出现偏色、噪点、条纹、模糊或马赛克时，怎样快速定位是哪一层的问题？

A：依次对比 RAW、ISP 输出 YUV、编码后码流。问题第一次出现在哪一级，就优先检查哪一级。

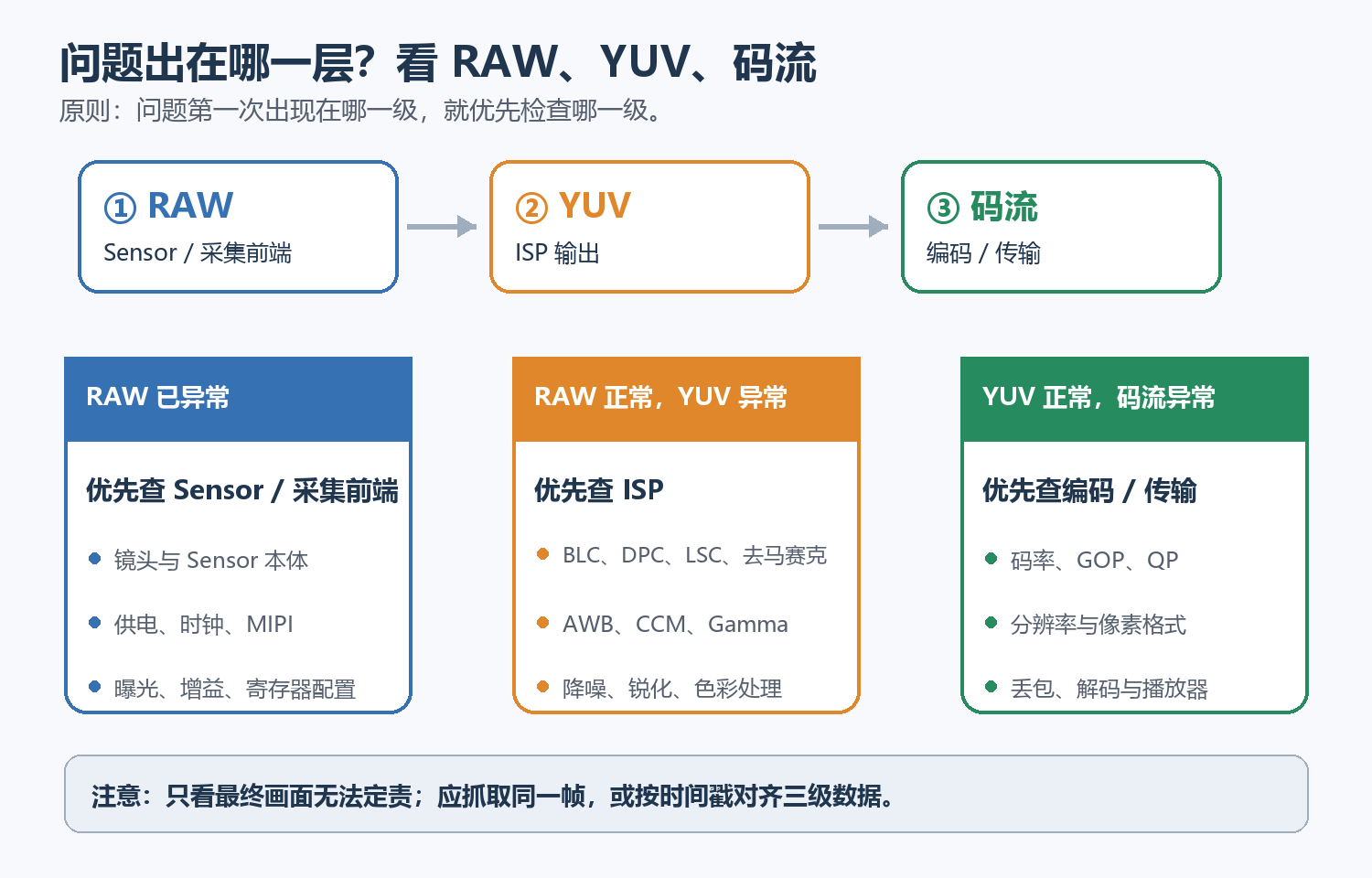

RAW、YUV、码流三级定位流程

RAW、YUV 怎么抓取？

方法一：使用 Tiziano 动态调试工具

设备连接动态工具后，在 TOP 页面操作：

• 点击 GNV12：抓取 ISP 输出的 NV12 图，选择路径和文件名后保存；

• 点击 GRaw：抓取 Sensor RAW，选择路径和文件名后保存；

• 如果 RAW 无法正常抓取，可进入 RawCfg 检查抓图内存方式。

方法二：通过板端命令抓取 RAW、YUV

选择 RAW 抓取模式

支持 3 种内存模式：

模式配置命令：

# 按需要将 0 改为 1 或 2

echo "mode 0"  > /proc/jz/isp/isp-w02

模式可以不配置，系统默认采用 mode 2。

使用 mode 1 时，需要在 cmdline 中预留足够的 ispmem。可按下面的值估算最小空间：

ispmem ≥ 图像宽 × 图像高 × 2 字节 × 实际输出帧数

例如一帧 500 万像素 RAW 约为 9.54 MiB，通常至少预留约 9～10 MB。WDR 会输出长、短两帧，计算内存时还要考虑帧数翻倍。

执行 RAW 抓取

命令格式：

# snapraw <vinum> <抓取帧数>

echo "snapraw 0 1" > /proc/jz/isp/isp-w02

参数含义：

• 第一个数字是 vinum：0 表示主摄，1 表示次摄；

• 第二个数字是需要抓取的帧数；

• 在线性模式下，snapraw 0 1 抓取主摄 1 帧 RAW；

• 在 WDR 模式下，长帧和短帧会分别输出，因此实际文件数量是设置帧数的 2 倍。

proc 节点、输出文件名和保存位置可能随芯片平台、驱动版本变化。若节点不存在或命令返回错误，应以当前项目的软件说明为准。

通过板端命令抓取 NV12

板端抓取方式需要先区分 ISP 是否为直通模式。

非直通模式

通过在 /tmp/mountdir/ 下创建指定文件触发抓图：

# ISP 处理后的 NV12

touch /tmp/mountdir/ispsnap0.nv12   # 主码流

touch /tmp/mountdir/ispsnap1.nv12   # 次码流

# 编码通路的 NV12，通常用于检查编码器输入帧

touch /tmp/mountdir/encsnap0.nv12   # 主码流

touch /tmp/mountdir/encsnap1.nv12   # 次码流

# OSD 叠加后的 NV12

touch /tmp/mountdir/osdsnap0.nv12   # 主码流

touch /tmp/mountdir/osdsnap1.nv12   # 次码流

直通模式

主码流通过 isp-ivdc 节点触发：

echo snapyuv > /proc/jz/isp/isp-ivdc

直通模式下，次码流仍使用非直通模式的文件触发方式，根据需要创建：

touch /tmp/mountdir/ispsnap1.nv12

encsnap*.nv12 仍是 NV12 原始帧，不是 H.264/H.265 压缩码流。判断编码器是否产生块效应、花屏等问题，还需要继续抓取并解码实际码流进行比较。

文件触发路径、输出位置和 proc 节点可能随产品软件版本变化。使用前应确认 /tmp/mountdir/ 可写、相关进程正在运行，并以当前项目说明为准。

第一步：先看 RAW

RAW 是进入 ISP 前的原始采集数据。

• RAW 已经异常：优先检查 Sensor 和采集前端；

• RAW 正常：继续检查 ISP 输出 YUV。

RAW 异常时，常见检查方向包括：

• 镜头、Sensor 本体；

• Sensor 供电、时钟和复位；

• MIPI 时序、Lane 配置和传输稳定性；

• 曝光、模拟增益、帧率及 Sensor 寄存器；

• RAW 位宽、Bayer 排列、尺寸和抓图方式。

这里的“Sensor 端”是采集前端的统称，不代表一定是 Sensor 芯片损坏。

第二步：再看 ISP 输出 YUV

如果 RAW 正常，但 NV12、NV21 等 YUV 图已经异常，问题优先位于 ISP。

常见检查方向包括：

• BLC、DPC、LSC；

• 去马赛克、AWB、CCM、Gamma；

• 降噪、锐化、色彩和宽动态处理；

• 模块开关、参数及数据格式配置。

Tiziano 动态调试工具可以在同一链路抓取 RAW 和 NV12/NV21，适合直接进行前后对比。

第三步：最后看编码后码流

如果编码前 YUV 正常，但 H.264/H.265 码流解码后的画面异常，优先检查编码或传输链路。

常见检查方向包括：

• 码率是否过低；

• GOP、QP、帧率配置；

• 编码分辨率、stride 和像素格式；

• I 帧、P 帧参考关系；

• 码流丢包、缺帧或数据损坏。

如果换一个解码器后恢复正常，或者解码出的帧正常、只有某个播放器显示异常，则应继续检查解码器、播放器或显示链路，而不是直接归因于编码器。

快速判断表

常见现象参考

避免误判

1. 使用同一场景、相同曝光条件抓取数据；

2. 尽量抓取同一帧，或根据时间戳对齐 RAW、YUV 和码流帧；

3. RAW 必须按正确的分辨率、位宽和 Bayer 排列解析；

4. YUV 必须确认 NV12/NV21、stride 和色彩范围配置正确；

5. 编码问题要看解码后的原始帧，不要只看一个播放器窗口。

结论

RAW 异常，先查 Sensor 和采集前端；RAW 正常但 YUV 异常，先查 ISP；YUV 正常但码流解码帧异常，先查编码和传输。不要只看最终预览画面定责。沿着 RAW → YUV → 码流逐级对比，通常可以最快缩小问题范围。
