Zeratul平台编译

一.Zeratul编译脚本说明

 Zeratul平台脚本功能说明表

二.系统分区编译

2.1 SDK脚本编译

注意：

使用build_camera_all.sh编译所有资源，其实际是调用编译各个分区脚本，若out/camera目录下有相应分区的文件，则不重新编译使用目录下已有的。如果需要重新编译，需要将out/camera目录下相应的分区内容删除，再次执行脚本即可。

使用build_camera_all.sh编译，会使用SDK默认配置，强制覆盖修改内容，如果需要修改分区内容，需要进行手动或者单分区脚本编译；为避免修改内容被覆盖，不建议使用build_camera_all.sh脚本编译。

Zeratul平台编译步骤如下：

步骤1：进入SDK顶层路径“software/board”目录下，输入如下命令，注意的是下面的source命令在每次开启新的终端时候必须输入，否则编译SDK错误！！！

source ./build/Tassadar_env_setup.sh

注意：

source命令在每次开启新的终端时候必须输入，否则编译SDK错误。

2.1.1 单摄配置环境流程:

SDK types:

[1] ZERATUL

[2] ISVP

please enter the SDK type (default 1): 1

SOC Types:

[1] PRJ009ZL

[2] PRJ009ZN

[3] PRJ009ZX

[4] PRJ009VL

[5] PRJ009VN

[6] PRJ009VX

[7] PRJ008VNP

[8] PRJ008ZL

[9] PRJ008ZN

[10] PRJ008VL

[11] PRJ008VN

[12] PRJ008VNP

[13] PRJ008DL

[14] PRJ007ZL

[15] PRJ007ZN

[16] PRJ007ZX

[17] PRJ007VL

[18] PRJ007VN

[19] PRJ007VNP

[20] PRJ007DL

[21] PRJ007VX

please enter the SOC type index(default 1): 10 //PRJ007表示的T32，PRJ008表示T33，PRJ009表示T32Pro，后续的字母是对应芯片型号

Flash Types:

[1] NOR

[2] NAND

[3] NOR_NAND

[4] EMMC

please enter the flash type index(default 1): 1 //选择存储类型

please enter the num of jobs(build threads)(defalt 1): 8 //选择编译的线程个数

Build types:

[1] release

[2] debug

please enter the system build type(defalt 1): 1 //release是正常固件，debug是调试固件，对应系统启动后输出信息不同

please enter the FW sub version(pad to the end of the version string), or leave this empty as default:

Flash Size:

[1] 16M

[2] 8M

please enter the flash size index(default 1): 1 //配置flash的大小

Supproted sensor nums:

[1] one

[2] two

[3] three

[4] four

please enter the SENSOR num(defalt 1): 1 //选择sensor的个数，后续会根据个数来选择sensor型号

Supproted sensors:

[1] cv8001

[2] gc2063

[3] gc2083

[4] gc3003

[5] gc4023

[6] gc5603

[7] gc5613

[8] gc8613

[9] gc8613a

[10] imx415

[11] os02g10

[12] os02k10

[13] os03a10

[14] os04d10

[15] os06a10

[16] sc200ai

[17] sc301iot

[18] sc3336

[19] sc3336p

[20] sc401ai

[21] sc431hai

[22] sc4336

[23] sc4336p

[24] sc450ai

[25] sc501ai

[26] sc630ai

[27] sc8238

[28] sc231hai

please enter the Camera Sensor0 index(defalt 1): 2 //选择sensor的名称

Supproted Linux version: //选择内核的版本

[1] 4.4.94

[2] 3.10.14

[3] 5.15

2.1.2 双摄配置环境流程:

SDK types:

[1] ZERATUL

[2] ISVP

please enter the SDK type (default 1): 1

SOC Types:

[1] PRJ009ZL

[2] PRJ009ZN

[3] PRJ009ZX

[4] PRJ009VL

[5] PRJ009VN

[6] PRJ009VX

[7] PRJ008VNP

[8] PRJ008ZL

[9] PRJ008ZN

[10] PRJ008VL

[11] PRJ008VN

[12] PRJ008VNP

[13] PRJ008DL

[14] PRJ007ZL

[15] PRJ007ZN

[16] PRJ007ZX

[17] PRJ007VL

[18] PRJ007VN

[19] PRJ007VNP

[20] PRJ007DL

[21] PRJ007VX

please enter the SOC type index(default 1): 10

Flash Types:

[1] NOR

[2] NAND

[3] NOR_NAND

[4] EMMC

please enter the flash type index(default 1): 1

please enter the num of jobs(build threads)(defalt 1): 16

Build types:

[1] release

[2] debug

please enter the system build type(defalt 1): 1

please enter the FW sub version(pad to the end of the version string), or leave this empty as default:

Flash Size:

[1] 16M

[2] 8M

please enter the flash size index(default 1): 1

Supproted sensor nums:

[1] one

[2] two

[3] three

[4] four

please enter the SENSOR num(defalt 1): 2

Supproted sensors:

[1] cv8001

[2] gc2063

[3] gc2083

[4] gc3003

[5] gc4023

[6] gc5603

[7] gc5613

[8] gc8613

[9] gc8613a

[10] imx415

[11] os02g10

[12] os02k10

[13] os03a10

[14] os04d10

[15] os06a10

[16] sc200ai

[17] sc301iot

[18] sc3336

[19] sc3336p

[20] sc401ai

[21] sc431hai

[22] sc4336

[23] sc4336p

[24] sc450ai

[25] sc501ai

[26] sc630ai

[27] sc8238

[28] sc200ai

please enter the Camera Sensor0 index(defalt 1): 2

Supproted sensors:

[1] cv8001

[2] gc2063

[3] gc2083

[4] gc3003

[5] gc4023

[6] gc5603

[7] gc5613

[8] gc8613

[9] gc8613a

[10] imx415

[11] os02g10

[12] os02k10

[13] os03a10

[14] os04d10

[15] os06a10

[16] sc200ai

[17] sc301iot

[18] sc3336

[19] sc3336p

[20] sc401ai

[21] sc431hai

[22] sc4336

[23] sc4336p

[24] sc450ai

[25] sc501ai

[26] sc630ai

[27] sc8238

[28] sc200ai

please enter the Camera Sensor1 index(defalt 1): 2

Supproted i2c nums:

[1] one

[2] two

please enter the number of i2c used(defalt 1): 2

Supproted Linux version:

[1] 4.4.94

[2] 3.10.14

[3] 5.15

please enter the Linux version index(defalt 1): 2

注：i2c选one表示一根i2c总线挂载两个从机，two则表示两根i2c总线分别挂载两个从机。

按照提示选择后，基础的环境变量就设置完成，并解压了SDK，其他编译脚本会根据这些选项，编译相应的内容。

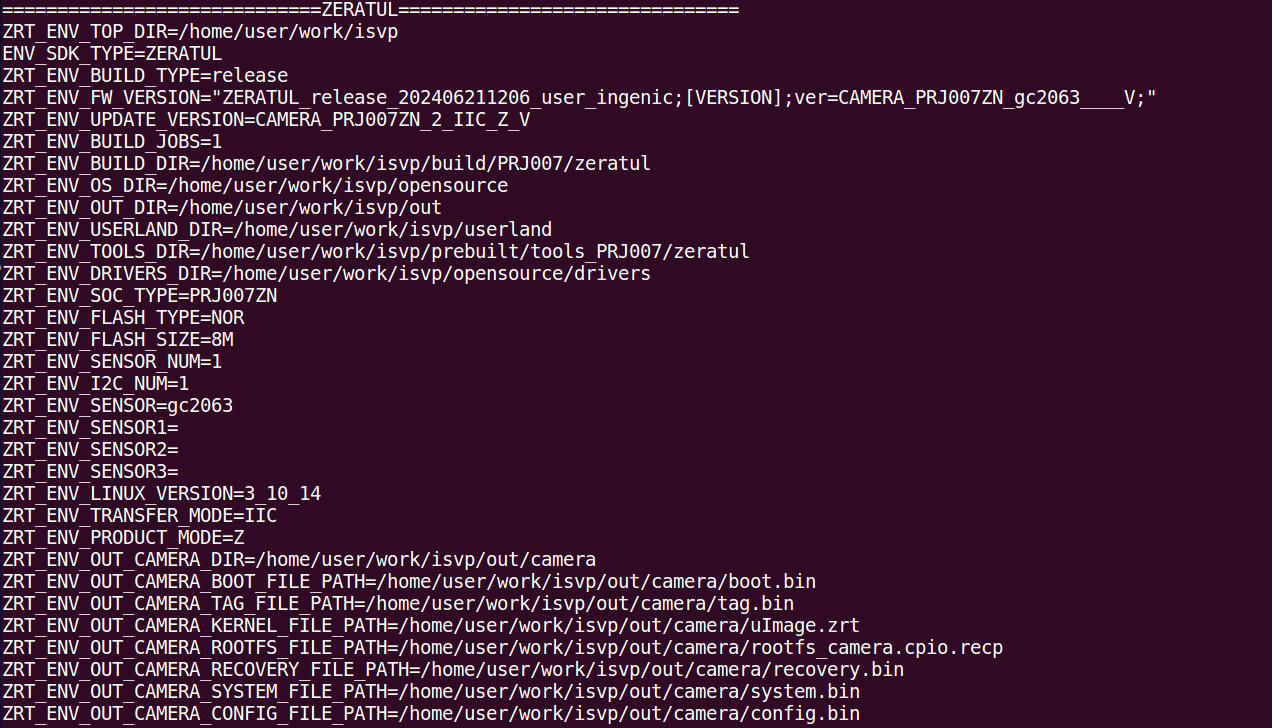

输入export命令出现ZRT_ENV_**表示终端source环境正确。

 zeratul环境

步骤二：在顶层路径使用脚本编译整个固件；

./build/zeratul/build_camera_all.sh

结束后在”board/out/” 目录下生成整个固件。在“out/camera/” 目录下生成各个分区的内容。内容如下：

├── camera

│   ├── boot.bin |U-Boot firmware

│   ├── recovery.bin |recovery firmware

│   ├── _rootfs_camera |system rootfs

│   ├── rootfs_camera.cpio.lzma |system rootfs firmware

├── rootfs_camera.cpio.recp-> /***/Tassadar-T32_T33_T32Pro-2.*.*-*-********/software/board/out/camera/rootfs_camera.cpio.jzlzma |Soft connect to target file

│   ├── _rootfs_camera_recovery |recovery rootfs

│   ├── system |System partition file

│   ├── system.bin |System partition firmware

│   ├── tag.bin |Tag partition firmware

│   ├── uImage.jzlzma |kernel partition firmware

│   └── uImage.zrt -> /***/Tassadar-T32_T33_T32Pro-2.*.*-*-********/software/board/out/camera/uImage.jzlzma |Soft connect to target file

└── ZRT_SOC_T32ProZN_GC2063_FW.bin |Complete system firmware

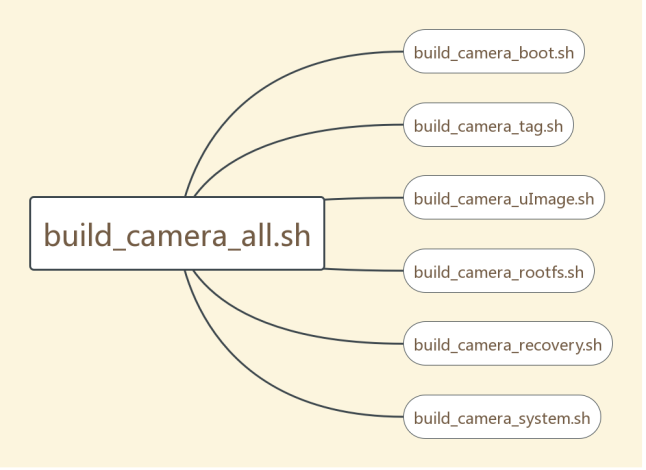

 脚本对应关系图

在实际使用中脚本调用关系如上图，各个分区的脚本相互独立。

脚本详细使用，请参考software/board/build/zeratul下的README.zh或README.en。

步骤三：烧录整个固件；

具体烧录方法，查看《SDK 使用指南.pdf》。

步骤四：烧录完成后测试基本功能；

往SD卡中拷贝一个对应Sensor的Sample。具体使用方法查看“[第9章 IMP库sample使用]”。

步骤五：测试并挂载SD卡；

在开发板命令行中输入命令，加载并挂载SD卡，注意此脚本的目的是在基础系统环境下测试SD卡，其脚本使用到了MMC驱动，后续使用WIFI模组不再需要此脚本，否则会影响到WIFI加载。

insmod_vfat
insmod_mmc

步骤六：查看SD卡内容；

在开发板命令行中输入如下命令进入目录,即可查看SD卡内容：

cd /tmp/mnt/sdcard

步骤七：运行sample测试基本功能。

./sample-Encoder-video

三.系统分区单独编译

3.1 U-Boot使用

Bootload作为系统的引导程序，进行简单的硬件初始化工作；Zeratul的Bootload直接引导操作系统快速启动，因此不能编程，也没有U-Boot的命令行功能。若开发者需要进入U-Boot的命令行进行debug或者执行客户订制程序（如TF卡升级），可以在系统启动后，在命令行输入recovery进入Normal U-Boot。

1. Boot存在于boot分区中，开发者可以替换自己的U-Boot（第二阶段）。U-Boot的源码可以使用software/board/Ingenic-SDK/opensource/uboot下的普通U-Boot源码，编译出U-Boot后，可以通过build/zeratul/pad_camera_u-boot.sh将自己的U-Boot 替换boot.bin的U-Boot （第二阶段）。

在software/board/Ingenic-SDK/opensource/uboot/ 目录的boards.cfg文件中，包含所有支持芯片的编译命令，可以按照需要进行编译，sfcnor后缀代表nor flash启动U-Boot，sfcnand后缀代表nand flash启动U-Boot，msc0代表卡起U-Boot。

SDK中的Ingenic-SDK/resource/prebuilt/zeratul/zeratul_boot/bin 路径下存放编译好的16M flash版本U-Boot（SPL和U-Boot第二阶段）。若需使用更高容量的flash需要重新编译。

使用方法：

usage:
./pad_camera_u-boot.sh -i <input_file> -o <output_file> -b <boot.bin fw>

eg:
./pad_camera_u-boot.sh -i u-boot-with-spl.bin -o boot_custom -b ${ZRT_ENV_TOP_DIR}/firmware/camera/bootloader/boot.bin

命令说明：

-i: 指定输入文件，通常为常规U-Boot编译生成的u-boot-with-spl.bin（从固定偏移拷贝U-Boot到指定文件的偏移处）；

-o：指定输出文件名称；

-b：指SDK resource/prebuilt/zeratul/zeratul_boot/bin路劲下的Bin文件，或者客户自己维护的包含Bootload和U-Boot（第二阶段）的Bin文件。

注意：脚本生成的文件大小，请小于分区大小。

1. Boot打印版本说明： U-Boot打印版本说明表

3.2 Tag编译

“software/board/Ingenic-SDK/resource/tools/zeratul/make_tag”目录下有如图 4-3内容。

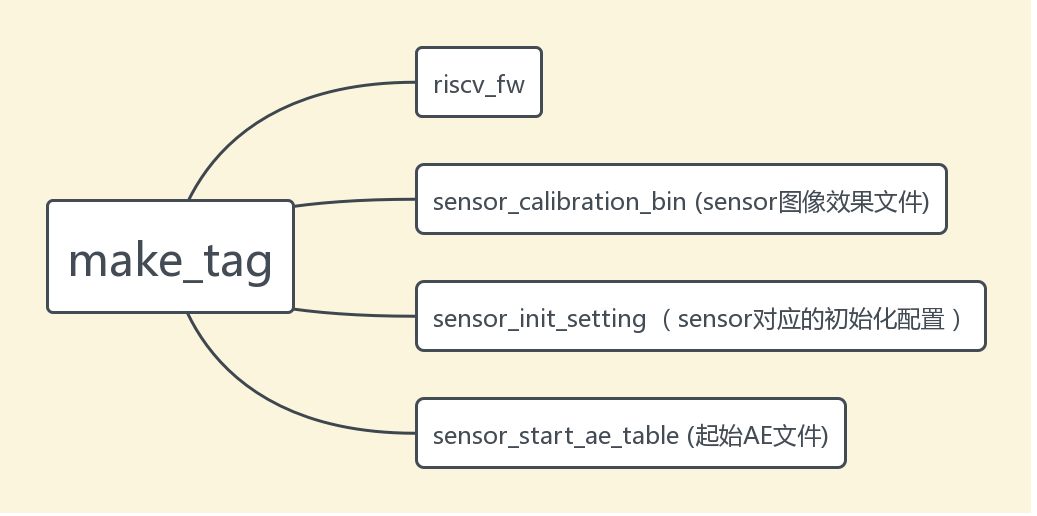

make_tag内容图

若需要添加新的sensor，需要在上述目录下制作对应的bin文件。目录功能说明如下：

riscv_fw：文件的内容是riscv初始化对应sensor的固件。

sensor_init_setting：存放 sensor 初始化配置文件。PRJ009_<sensor>_init.c 需要手动制作，并须遵循此命名格式。

sensor_calibration_bin：存放sensor的图像效果文件。

sensor_start_table：可以根据实际sensor使用进行添加修改。其中包括IRCUT、IRLED、引脚定义，ADC阈值设置等。具体使用可以参考目录下源码。

详细文档说明请查看《Zeratul 平台TAG工具使用指南》。

3.2.1使用脚本生成TAG

修改make_tag之后，在顶层目录执行以下命令编译tag：

./build/zeratul/build_camera_tag.sh

3.2.2 对新的sensor添加tag

请查看《Zeratul 平台Sensor添加及调试说明》文档。

3.2.3 更改cmdline分区大小

详细文档说明请查看《Zeratul 平台TAG工具使用指南》。

四.Kernel编译

4.1 手动编译Kernel

进入”opensource/kernel-x.xx.xx/arch/mips/config”目录,此目录下包含常规、Zeratul平台、Atlas平台的内核配置文件。

例如PRJ009_zeratul_nor_camera_defconfig含义为：zeratul代表Zeratul 系统。PRJ007代表T32系列芯片，PRJ008代表T33系列芯片，PRJ009代表T32Pro系列芯片。

 kernel板级选择表

根据不同根根据不同的存储介质选择：

make PRJ007_zeratul_nor_camera_defconfig //T32
make PRJ008_zeratul_nor_camera_defconfig //T33
make PRJ009_zeratul_nor_camera_defconfig //T32Pro

然后输入命令：

make uImage

最后生成在目录arch/mips/boot/生成四种文件：

 kernel格式对应表

推荐使用jzlzma格式kernel。uImage.lzma仅recovery系统支持。

4.2 使用脚本编译Kernel

在SDK工程顶层目录输入如下命令：

./build/zeratul/build_camera_uImage.sh

脚本会根据编译环境使用arch/mips/configs下的默认配置，并编译内核，编译完成同时拷贝到“out/camera”目录下。

脚本支持加入如下参数使用。例如：

./build/zeratul/build_camera_uImage.sh -j8 -f

使用8线程编译，并且强制写入.configs，使用默认配置编译内核。

五.rootfs编译

SDK中提供了5.4.0工具链编译好的根文件系统，根据实际需求选择相应版本；在实际的使用过程中，只要将相应版本的文件系统进行压缩就可以使用。

5.1 使用脚本生成根文件系统

在顶层目录下输入如下命令：

./build/zeratul/build_camera_rootfs.sh -f

脚本实际操作是对 rootfs/rootfs_camera 目录的内容进行操作后拷贝到 out/camera/，重新命名为 _rootfs_camera，然后将 _rootfs_camera 进行 jzlzma 压缩生成 rootfs_camera.cpio.jzlzma。rootfs_camera.cpio.jzlzma 就是实际烧录进 rootfs 分区的内容。

这里注意的是，如果我们单独使用build_camera_rootfs.sh脚本编译可能会丢失一些驱动，可以加上 -f 参数来拷贝必要的ko文件。

 脚本执行参数描述表

六.recovery编译

注意：

recovery是分区名称，实际烧录的是一个完整OS系统，所以编译recovery的时候类似编译内核一样，详细介绍看系统分区设置一章。

如果需要更高的压缩率，可以选择LZMA压缩方式。但是需要注意LZMA工具版本，低版本会出现LZMA格式错误。

6.1 手动编译recovery

进入software/board/Ingenic-SDK/opensource/kernel-3.10.14 目录，输入以下命令列出选项，如下图：

ls arch/mips/configs/

例如使用nor flash。在PC终端的输入如下命令：

make PRJ007_zeratul_nor_camera_recovery_defconfig //T32
make PRJ008_zeratul_nor_camera_recovery_defconfig //T33
make PRJ009_zeratul_nor_camera_recovery_defconfig //T32Pro

然后输入如下命令，进行编译：

make uImage

生成的uImage文件即烧录到recovery分区文件。

七.脚本编译

在顶层目录输入如下命令使用脚本进行编译：

./build/zeratul/build_camera_recovery.sh

“out/camera”下生成recovery.bin文件。

八.system编译

system 脚本执行编译默认会删除 out/camera 下的 system 文件夹，所以直接在其文件夹内添加其他内容是无效的。如果添加补充文件可以在 resource/rootfs/<工具链>/camera/system 目录下。

在顶层目录下执行脚本：

./build/zeratul/build_camera_system.sh

或者对添加其他内容后的out/camera/system文件夹，进行手动的压缩，然后重新烧录system分区来达到添加其他文件目的。具体命令为：

mksquashfs system system.bin -comp xz

九.IMP 库sample使用说明

SDK在路径software/board/Ingenic-SDK/media下，提供了供开发者使用的IMP库文件。

步骤一：确认sensor 输出分辨率、I2C地址，例如GC2063 1080P，I2C ADDR 0x37；

步骤二：打开sample-common.h，修改对应的sensor信息。其中以下信息必须填写；

FIRST_SNESOR_NAME
FIRST_I2C_ADDR
FIRST_SENSOR_WIDTH
FIRST_SENSOR_HEIGHT

步骤三：编译sample。生成对应可执行程序；

$ make sample-Encoder-video

步骤四：将可执行程序拷到板子上，后台执行代码；

$./sample-Encoder-video &

步骤五：执行debug 命令，并查看录像文件；

$ logcat
$ ls /tmp

注意：

1. 上述sample详细说明，请参考software/board/Ingenic-SDK/media/zh/samples/libimp-samples/zeratul 下README。

2. 应用阶段，可使用其它常规sample。

3. sample运行请注意cmdline中的分辨率（init_vw/init_vh）和sample中的分辨率是否一致，不一致请修改sample或者使用tag_env_info修改cmdline中分辨率，工具使用方法请参考《Zeratul 平台TAG工具使用指南》。

4. 应用层启动之前，内核数据流情况如下：

1. 未开内核编码，ISP输出填充满ISP Buffer之后，ISP不会更新覆盖Buffer已有数据。

2. 开内核编码，编码Buffer填满之后，ISP不会更新覆盖ISP Buffer已有数据，编码Buffer数据也不会被覆盖。

十.ISP驱动及其它驱动编译替换

10.1 ISP驱动编译替换

ISP驱动路劲：software/board/Ingenic-SDK/opensource/drivers/isp/

Zeratul ISP驱动路劲：software/board/Ingenic-SDK/opensource/kernel-x.xx.xx/arch/mips/xburst/lib/isp

替换方式：

1. 从最新SDK的内核Zeratul ISP路劲下拷贝。

2. 拷贝更新ISP 驱动路劲内容，先使用Zeartul配置编译内核，进入ISP 驱动路劲执行 make，执行完成，会自动释放ISP驱动到Zeratul ISP驱动路劲。

10.2 其它驱动编译

Zeratul平台为了降低内核的启动时间和内核ISP的启动时间，采用把一些驱动编译成KO的外部加载方式。

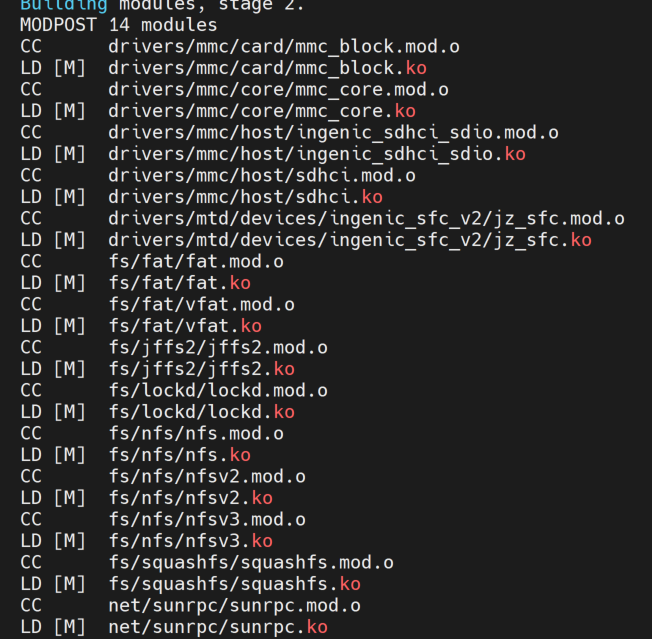

编译方法：内核编译完成后，在当前内核路劲下，执行 make modules，则会生成相应的KO驱动。

注意：

1. 开发者根据实际需求，在配置文件中，选择把对应驱动编译到内核，还是单独的KO驱动。

2. 制作文件系统脚本 ./build/zeratul/build_camera_rootfs.sh 会在内核路劲下执行 make modules，并把KO文件放在 rootfs/lib/modules/下。

在文件系统的/usr/bin目录下，存在各个模块驱动加载的脚本，会在不同阶段被调用来加载对应的驱动。

如 /etc/init.d/rcS 中调用 /usr/bin/insmod_sfc 来加载 sfc 驱动。
